汎用集塵脱臭装置
様々な用途やニーズに応じた最適な機種をご用意
エフェクトの集塵脱臭装置は、極めて高い除塵率（95%以上）と優れたコストパフォーマンスとメンテナンス性を実現した製品です。レーザー加工機能力0.1～5kWに適応。
『LIVシリーズ』は3段式フィルターによる強力な集塵能力と脱臭力で粉塵を完全に除去（捕集粒径0.1ミクロン）。自動巻き取り式ロールフィルターの採用により、作業中のメンテナンス負荷を大幅に軽減します。
『LCLシリーズ』は自動巻き取り式ロールフィルターを備え、脱臭機能を持たない2段式フィルターで粉塵を効率良く捕集します（捕集粒径1ミクロン）。
『WDCシリーズ』は湿式フィルターを採用した特殊集塵機で、ボード加工に適した3段式水スプレーフィルターにより、排煙中に含むタール分、ホルマリン臭気を強力に除去します。
※お客様のご要望に応じたカスタマイズも承っております。

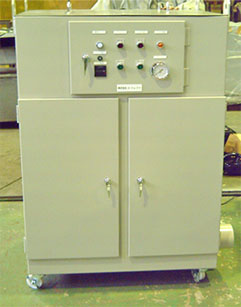

集塵脱臭装置 LIVシリーズ
ロールフィルターと特殊活性炭で粉塵と臭気を捕る！
吸引口より粉塵を含む排煙・臭気・有害ガスを強力なブロワーで吸引。プレフィルター、1次フィルターで粒径1ミクロンまでの粉塵を捕集し、2次フィルター、活性炭層で0.1ミクロンまでの粉塵と臭気・有害ガスを捕集します。
ブロアー室内へ排気することで騒音を大幅に低減しています。
- レーザー加工機による樹脂、ゴム、繊維、ボード加工時などの排気除塵、脱臭、脱ガス
- 溶接ヒュームの脱臭、脱ガス
- 樹脂熱加工時の脱臭・脱ガス・脱油煙
- カーボン部品の切削、研磨作業の粉塵除去
- 防火対策として水チャンバーを内蔵することが可能です
※横スクロールで全体を表示します。
| 型式 | LIV-2 | LIV-5 | LIV-10 | LIV-20 | LIV-30 | LIV-50 |
|---|---|---|---|---|---|---|
| 対応ワークエリア | 0.2㎡ | 0.4㎡ | 1㎡ | 2.3㎡ | 4.2㎡ | 8㎡ |
| 消費電力 | 0.4kW/200V | 0.75kW/200V | 1.5kW/200V | 2.2kW/200V | 3.7kW/200V | 5.5kW/200V |
| 処理能力 | 2㎥/min | 5㎥/min | 10㎥/min | 20㎥/min | 30㎥/min | 50㎥/min |
| 吸引力 | 3kPa | 4kPa | 3kPa | 3kPa | 3kPa | 3kPa |
| 騒音レベル | 65dB（A） /1m |
65dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
| ダクト取付径 | φ100mm | φ125mm | φ150mm | φ200mm | φ250mm | φ300mm |
| 外形寸法 | W.650mm × D.680mm × H.1210mm |
W.800mm × D.700mm × H.1100mm |
W.1000mm × D.835mm × H.1200mm |
W.1500mm × D.1000mm × H.1300mm |
W.1600mm × D.1400mm × H.1350mm |
W.2200mm × D.1600mm × H.1450mm |
| 重量 | 100kg | 190kg | 280kg | 530kg | 670kg | 820kg |
注）装置の寸法は予告なく変わる場合があります
集塵装置 LCLシリーズ（粉塵対策）

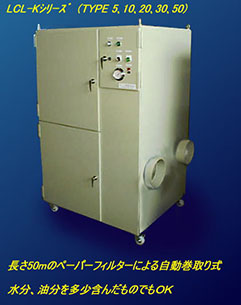

粉塵をロールフィルターがキャッチ。自動巻取り式なので目詰まりしません！
自動巻取り式のロールフィルターにより、常に目詰まりのない吸引を実現。粉塵や気体に多少の水・油分が含まれていてもOKです。
2段式フィルターで粉塵を効率良く捕集（捕集粒径1ミクロン）します。
- レーザー加工機・溶接機による排煙、油煙などの除塵
- プラズマ加工機による排煙・油煙、セラミックなどの除塵
- ロボット溶接ヒュームの除塵、除油煙
- ショットブラスト作業の粉塵除去
- 鋳物部品磨き作業の粉塵除去
- カーボン部品の切削、研磨作業の粉塵除去
- 陶磁器の仕上げ工程作業粉塵除去
※オプションで発火粉塵など防火水槽付もあります
※横スクロールで全体を表示します。
| 型式 | LCL-2 | LCL-5 | LCL-10 | LCL-20 | LCL-30 | LCL-50 |
|---|---|---|---|---|---|---|
| 対応ワークエリア | 0.2㎡ | 0.4㎡ | 1㎡ | 2.3㎡ | 4.2㎡ | 8㎡ |
| 消費電力 | 0.4kW/200V | 0.75kW/200V | 1.5kW/200V | 2.2kW/200V | 3.7kW/200V | 5.5kW/200V |
| 処理能力 | 2㎥/min | 5㎥/min | 10㎥/min | 20㎥/min | 30㎥/min | 50㎥/min |
| 吸引力 | 3kPa | 4kPa | 3kPa | 3kPa | 3kPa | 3kPa |
| 騒音レベル | 65dB（A） /1m |
65dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
| ダクト取付径 | φ100mm | φ125mm | φ150mm | φ200mm | φ250mm | φ300mm |
| 外形寸法 | W.650mm × D.680mm × H.1210mm |
W.700mm × D.600mm × H.1150mm |
W.900mm × D.770mm × H.1150mm |
W.900mm × D.770mm × H.1530mm |
W.1100mm × D.900mm × H.1600mm |
W.1400mm × D.1200mm × H.1700mm |
| 重量 | 80kg | 140kg | 220kg | 350kg | 450kg | 550kg |
注）装置の寸法は予告なく変わる場合があります
湿式集塵装置 WDCシリーズ
湿式フィルターによる排煙中に含むタール分、ホルマリン臭気の除去に最適
レーザー加工排煙・溶接ヒューム、水洗浄排塵などを3段式水スプレーフィルターで除塵し、洗浄水は循環使用します。
また、火の粉を含む粉塵でも湿式なので消火され自然発火の恐れは全くありません。除塵率も特殊フィルターで約90%以上（業界一）得られます。消耗品は定期的に捨てる洗浄水（毎日または週一）と除湿フィルター（ライフ：6ヶ月から1年）だけで済みます。運転は全自動型になっておりますので手間が掛かりません。
- 木（ボード）などのレーザー加工粉塵・排煙・タールなどを除塵します。
- 水を使用するため、消耗品が最小限に抑えられます。
- 騒音レベル70dB以下の低騒音タイプです。
- 生産設備などの長時間連続稼動システムに対応します。
- 発火性粉塵・タール含塵の除塵に最適です。
※横スクロールで全体を表示します。
| 型式 | WDC-10S | WDC-20S | WDC-30S | WDC-40S | WDC-50S |
|---|---|---|---|---|---|
| 対応ワークエリア | 1㎡ | 2.3㎡ | 4.2㎡ | 6.2㎡ | 8㎡ |
| 消費電力 | 0.75kW/200V | 1.5kW/200V | 2.2kW/200V | 3.7kW/200V | 5.5kW/200V |
| 処理能力 | 10㎥/min | 20㎥/min | 30㎥/min | 40㎥/min | 50～60㎥/min |
| 吸引力 | 3kPa | 3kPa | 3kPa | 3kPa | 3kPa |
| 騒音レベル | 68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
68dB（A） /1m |
| ダクト取付径 | φ150mm | φ200mm | φ250mm | φ275mm | φ300mm |
| 外形寸法 | W.1300mm × D.1100mm × H.1350mm |
W.1300mm × D.1250mm × H.1500mm |
W.1400mm × D.1300mm × H.1850mm |
W.1600mm × D.1400mm × H.1950mm |
W.1600mm × D.1750mm × H.2000mm |
| 洗浄水容量 | 70リットル | 150リットル | 200リットル | 225リットル | 250リットル |
| 重量 | 380kg | 450kg | 550kg | 650kg | 750kg |
注）装置の寸法は予告なく変わる場合があります
